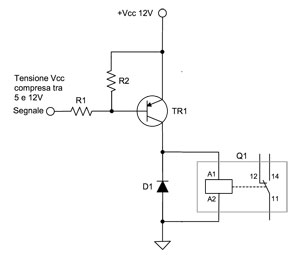

Il funzionamento del circuito è simile al precedente, ma con la differenza che il relè è collegato tra il collettore e la massa, quindi il transistor provvederà a commutare la tensione positiva necessaria all'eccitazione della bobina.
Nello schema NPN invece il transitor chiude il relè come un interruttore verso massa.

Guarda anche il tutorial sui relè clicca qui ...

Caratteristiche tecniche:

- Alimentazione 12V DC
- Assorbimento 40 mA
- Tensione del segnale d'ingresso compresa tra 5 e 12VDC
