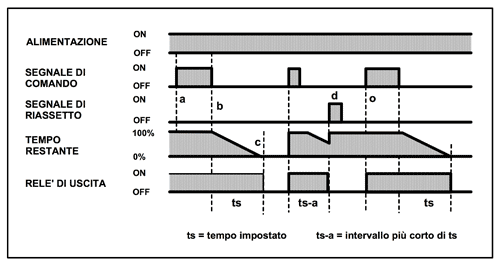

Il grafico è riferito ad un temporizzatore che ha un relè d'uscita che si attiva dal momento dell'applicazione del segnale di comando (punto "a").
Alla fine del segnale di comando, punto "b", si abilita il temporizzatore di ritardo, dopo che il valore impostato e stato raggiunto il relè di uscita cambia stato su OFF (punto "c").

Un nuovo segnale di comando reimposta dall'inizio tutto il processo ma un segnale di riassetto al punto "d" interrompe prematuramente l'operazione commutando ad OFF il relè di uscita.

Al punto "o" viene ricevuto un nuovo segnale di comando e il relè di uscita viene attivato.
Il temporizzatore di ritardo si attiva quando il segnale di comando commuta su OFF.
Al completamento dell'operazione del limite di tempo il relè di uscita viene commutato nuovamente su OFF.
