Relè - Schemi per pilotare la bobina

SCHEMA	CARATTERISTICHE CIRCUITO

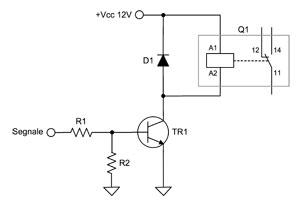

	BOBINA PILOTATA CON TRANSISTOR NPN Tensione alimentazione: 12Vcc I relè richiedono elevate correnti per eccitare la bobina, la soluzione più semplice, è quella di utilizzare un transistor di piccola o media potenza, che deve essere in grado di erogare circa 100mA. Questo circuito, potete utilizzarlo quando il pilotaggio è effettuato prelevando direttamente il segnale in punti, dove non è sufficiente la corrente per eccitare direttamente il relè; un'altro vantaggio, è quello di separare i circuiti, questo è possibile perchè il transistor ha una impedenza molto alta. Accedi all'area download per scaricare lo schema completo di elenco componenti e del loro valore clicca qui.

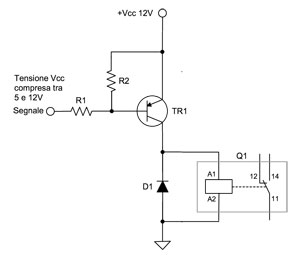

	BOBINA PILOTATA CON TRANSISTOR PNP Tensione alimentazione: 12Vcc Il funzionamento del circuito è simile al precedente, ma con la differenza che il relè è collegato tra il collettore e la massa, quindi il transistor provvederà a commutare la tensione positiva necessaria all'eccitazione della bobina. Nello schema NPN invece il transitor chiude il relè come un interruttore verso massa. Accedi all'area download per scaricare lo schema completo di elenco componenti e del loro valore clicca qui.

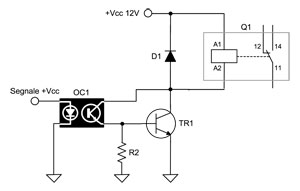

	BOBINA PILOTATA CON FOTOACCOPPIATORE Tensione di alimentazione: 12Vcc Questo circuito, risolve qualsiasi tipo di problrema, è possibile separare completamente le alimentazioni, l'isolamento tra i circuiti è totale, ed in caso di guasto sul relè non provovcherà nessun tipo di danno verso il circuito pilota. Questa soluzione, è fortemente consigliata per tutti i tipi di applicazione. Accedi all'area download per scaricare lo schema completo di elenco componenti e del loro valore clicca qui.

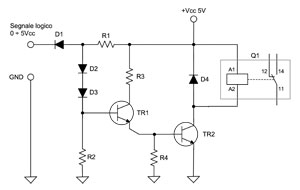

	BOBINA PILOTATA CON SEGNALE TTL Alimentazione: 5Vcc Un ciircuito che collegato sull'uscita di qualsiasi intergato TTL, consente di eccitare la bobina del relè, quando si presenta all'ingresso una condizione logica 1 e si disattiva quando viene rilevata una condizione logica 0. Accedi all'area download per scaricare lo schema completo di elenco componenti e del loro valore clicca qui.
