DIMENSIONAMENTO CONDUTTORE EQUIPOTENZIALE SUPPLEMENTARE (EQS)




DEFINIZIONE
I conduttori equipotenziali supplementari (EQS) collegano altre masse presenti nell'im- pianto degli ambienti a maggior rischio elettrico, ad esempio locali bagni, piscine, docce ecc.

Anche i radiatori del riscalda- mento in questi ambienti sono ritenuti masse estranee e devono essere collegati a terra.

Il conduttore di protezione supplementare (EQS) deve es- sere collegato al conduttore di protezione principale (PE).


DIMENSIONAMENTO DEL CONDUTTORE DI PROTEZIONE SUPPLEMENTARE (EQS)

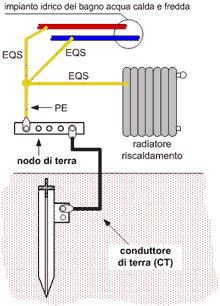

Esempio EQS
COLLEGAMENTO DI DUE MASSE :
deve avere una sezione non inferiore a quella del più piccolo conduttore di protezione (PE) collegato a queste masse.

Nell'esempio a sinistra è riportato un caso tipico, le due masse sono parte dello stesso tubo ma isolate da un giunto. Per portarle allo stesso potenziale è necessario effettuare un ponte con il filo, (cavallotto) collegato con due fascette metalliche.
COLLEGAMENTO DI UNA MASSA AD UNA MASSA ESTRANEA :
deve avere una sezione non inferiore al 50% del corrispondente conduttore di protezione (PE).
DIMENSIONI MINIME :
la sezione dei conduttori equipotenziali supplementari, deve essere comunque non inferiore a 2,5 mmq se è prevista una protezione meccanica (posati in tubazione), oppure 4 mmq se non è prevista una protezione meccanica (posati a vista, sotto intonaco o direttamente sul pavimento prima della piastrellatura).
