DIMENSIONAMENTO CONDUTTORE DI PROTEZIONE (PE)



Dimensionamento conduttore di protezione PE
DEFINIZIONE

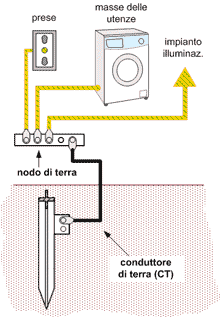

Il conduttore protezione, collega tutte le masse che fanno capo alle utenze ed alle apparecchiature installate nell' impianto elettrico.
Al PE, devono essere collegate anche tutte le prese e le masse metalliche dell'impianto di illuminazione.

Nei montanti condominiali, il PE non può essere interrotto, e la derivazione elettrica per i singoli appartamenti, deve essere realizzata tramite appositi morsetti.
Il montante condominiale, deve essere posato in un proprio tubo di protezione ed avere scatole di derivazione esclusive ed identificabili.

DIMENSIONAMENTO DEL CONDUTTORE DI PROTEZIONE (PE)
ISOLATO NELLA STESSA TUBAZIONE DEI CONDUTTORI DI ALIMENTAZIONE :
la sezione deve essere uguale al conduttore di fase.
Se il conduttore è comune a più circuiti, dimensionarlo uguale al conduttore di fase di sezione maggiore.

Se il diametro della fase è superiore a 16 mmq il diametro del PE può essere ridotto del 50%.

ISOLATO MA NON FA PARTE DELLA STESSA TUBAZIONE DEI CONDUTTORI DI ALIMENTAZIONE :
la sezione deve essere uguale al conduttore di fase di sezione maggiore, con un minimo di 2,5 mmq se protetto meccanicamente (tubo protettivo) o con una zezione minima di 4 mmq se non protetto meccanicamente.

Se il diametro della fase è superiore a 35 mmq il diametro del PE può essere ridotto del 50%.
