  Elettronica - Relè pilotato da un transistor NPN

scarica lo schema elettrico completo di elenco componenti





I relè richiedono elevate correnti per eccitare la bobina, la soluzione più semplice, è quella di utilizzare un transistor di piccola o media potenza, che deve essere in grado di erogare circa 100mA.
Questo circuito, potete utilizzarlo quando il pilotaggio è effettuato prelevando direttamente il segnale in punti, dove non è sufficiente la corrente per eccitare direttamente il relè; un'altro vantaggio, è quello di separare i circuiti, questo è possibile perchè il transistor ha una impedenza molto alta.

Guarda anche il tutorial sui relè clicca qui ...

Caratteristiche tecniche:

- Alimentazione 12V DC
- Assorbimento 40 mA
- Tensione del segnale d'ingresso compresa tra 5 e 12VDC

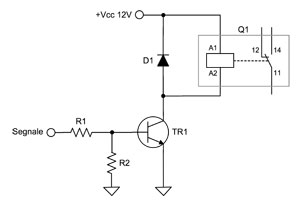

Anteprima schema elettrico
